2026直接変調レーザー（DML）および電界吸収型変調レーザー（EML）チップ市場規模マップ：シェア・動向・フレームワーク

LP Informationはこのほど、業界調査レポート『世界直接変調レーザー（DML）および電界吸収型変調レーザー（EML）チップ市場の成長予測2026～2032』を発表した。本レポートでは、市場の製品定義、市場規模、競争環境、用途構成、地域別供給などについて体系的に分析している。

直接変調レーザー（DML）および電界吸収型変調レーザー（EML）チップ市場とは、光ファイバー通信システムの送信側で使用され、独立した半導体レーザーのベアチップを主要な商用製品形態とする変調レーザーチップ市場を指し、化合物半導体オプトエレクトロニクスのバリューチェーンにおける中核的なアクティブ光送信チップ分野に位置付けられる。DMLチップは通常、InPベースの端面発光型DFBレーザー構造を採用し、高速注入電流によってレーザー出力を直接変調する。比較的シンプルなデバイス構造、コスト面の優位性、および高いシステム実装効率を有し、主として短距離から中距離の接続に適している。一方、EMLチップはDFBレーザー部と電界吸収型変調器をモノリシックに集積し、EAMによって高速光変調を行う。チャープ制御および高速伝送性能に優れており、より高速かつ長距離の用途に適している。本調査では、ウェハ製造およびダイシング後に独立販売可能な単チャネルおよびモノリシック多チャネルのDML／EMLベアチップを対象とし、NRZおよびPAM4などの主要伝送方式をカバーする。主な用途には、データセンター光トランシーバー、通信メトロ及び長距離光伝送、パッシブ光ネットワーク、モバイル通信伝送ネットワーク、およびその他の光通信分野が含まれる。

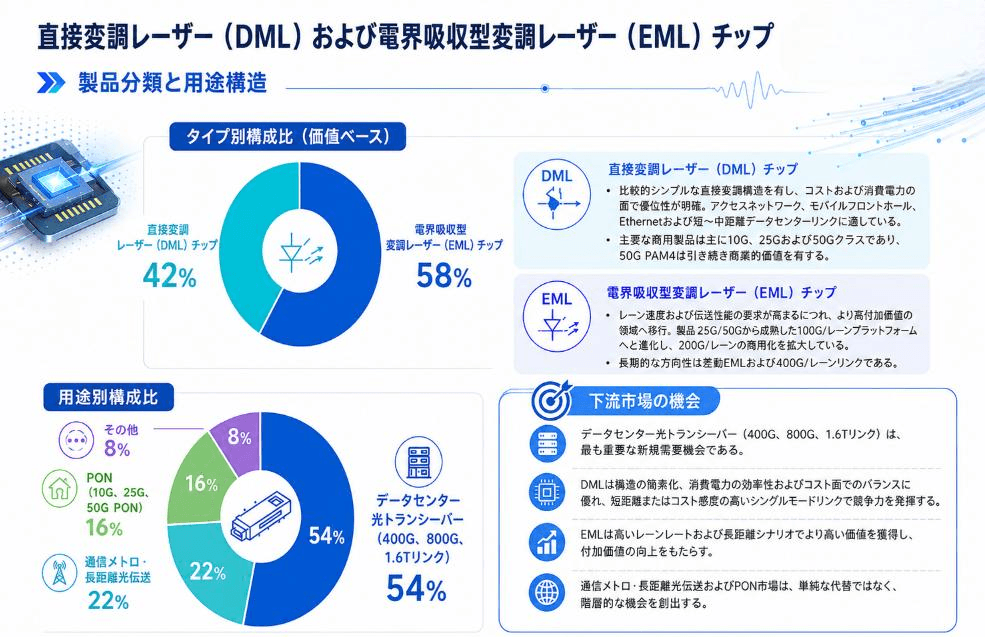

LP Informationの初期調査によると、世界の直接変調レーザー（DML）および電界吸収型変調レーザー（EML）チップ市場規模は、2025年に約10億3,600万米ドルであり、2026年には約12億6,000万米ドル、2032年には約25億6,803万米ドルに達すると予測されている。2026年から2032年までの年平均成長率は約12.60%である。

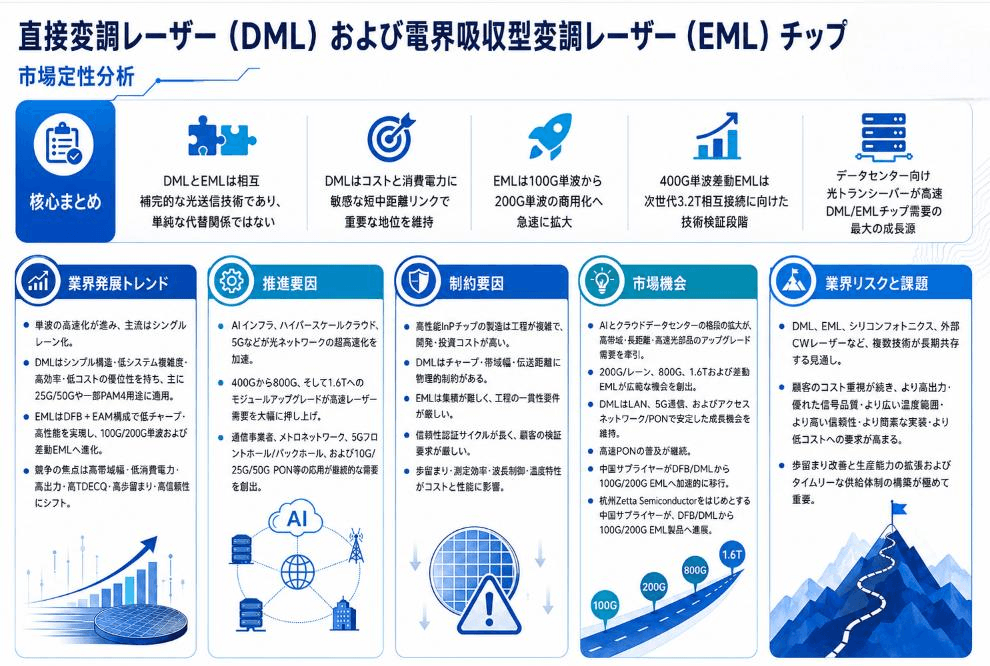

DMLおよびEMLチップのバリューチェーン上流は、主としてInP基板、エピタキシャルウェハ、多重量子井戸構造、高純度半導体プロセス材料、フォトリソグラフィ、ドライエッチング、メタライゼーション、誘電体膜、端面コーティング、ウェハ検査、および高速光電気測定装置などで構成される。エピタキシャル設計およびウェハ製造は、動作波長、変調帯域幅、光出力、温度特性、チャープ、および信頼性を直接左右する。DMLは主として高度に最適化されたDFBレーザー構造と高速直接変調性能に依存する一方、EMLでは、同一チップ内にレーザー利得部と電界吸収変調部を高品質に集積することがさらに求められる。そのため、エピタキシャル成長、再成長、ウェハプロセス、デバイス設計、高周波試験、および信頼性評価が、この産業における比較的高い技術参入障壁となっている。

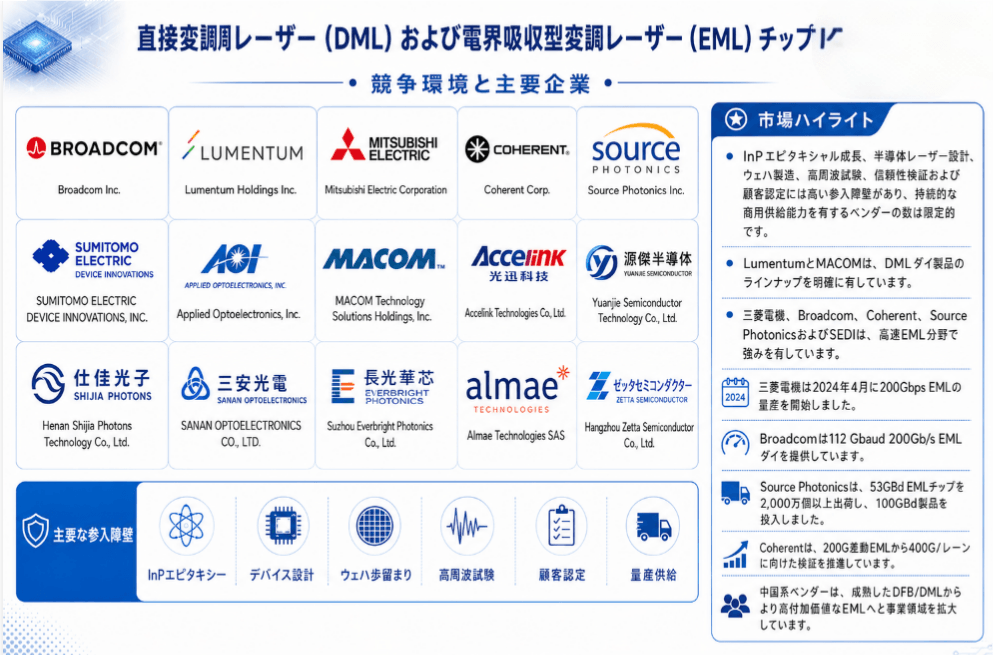

バリューチェーン中流には、デバイス設計、InPウェハ製造、ウェハレベル評価、ダイシング、チップ選別、およびDML／EMLベアチップの顧客認証が含まれる。価値は主として、独自のデバイス構造、プロセス制御、歩留まり、波長一貫性、高周波性能、および研究室段階の設計を安定した量産出荷へ移行する能力に集中している。川下では、さらにLaser Driver、TOSA、光エンジン、光トランシーバーモジュール、スイッチ、ルーター、通信伝送装置、PON装置、およびモバイル通信向け光通信設備へとつながる。AIネットワークが帯域密度を高める一方で、ビット当たり消費電力の低減も求めるようになる中、光チップメーカーとモジュールメーカーの共同開発の重要性が高まっている。送信チップは、単体チップの仕様だけで競争するのではなく、ドライバ回路、熱設計、パッケージング、光ファイバー結合、およびDSPアーキテクチャと協調して最適化する必要がある。
