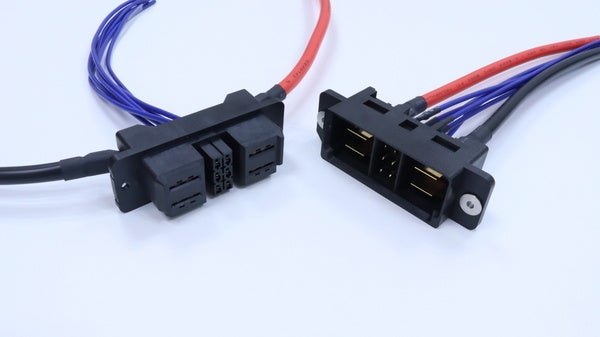

コネクタのケル株式会社、50A対応ドロワーコネクタ「FGシリーズ」を販売開始

ケル株式会社（本社：東京都多摩市、代表取締役社長：春日 明）は、大電流を伴う設備のバッテリーと本体の接続などに適した、50A対応ドロワーコネクタ「FGシリーズ」を販売いたします。

＜製品概要＞

・電源端子は1端子につき最大50Aの対応が可能です。
・電源端子2極、信号端子6極を混在する事で省スペース化を実現できます。
・多点挟み込み接触構造により、コンタクトの座屈を防ぎ、安定した接触力で信頼性を向上させています。（電源端子：8点接触/信号端子：2点接触）
・嵌合誤差をX方向に±3.5mm、Y方向に±2.8mm吸収する誘い込み機構を搭載しています。
・プラグ側コネクタのネジ止め部分の可動により、XY方向最大±0.7mm吸収が可能です。
・有効嵌合長が電源端子3.0mm、信号端子2.4mmの高信頼設計で、時差接触に対応しています。

＜製品仕様＞

【FG01：レセプタクル（ケーブル側コネクタ）】

インシュレータ材質

PBT(ガラス繊維入り)UL94V-0材 黒色

コンタクト材質

銅合金

コンタクト仕上

ニッケルメッキ下地
信号コンタクト：（接触部）金メッキ仕上、（圧着部）ニッケルメッキ
電源コンタクト：（接触部）金メッキ仕上、（半田付け部）金メッキ仕上

【FG11：プラグ（ケーブル中継用コネクタ）】

インシュレータ材質

PA9T(ガラス繊維入り)UL94V-0材 黒色

コンタクト材質

黄銅

コンタクト仕上

ニッケルメッキ下地
信号コンタクト：（接触部）金メッキ仕上、（テール部）錫メッキ仕上

電源コンタクト：（接触部）金メッキ仕上、（半田付け部）錫メッキ仕上

ワッシャー/リベット材質

ステンレス

【性能】

定格電流

信号コンタクト 3.0A/1PIN（AWG#18/20）

電源コンタクト 50A/1PIN（AWG#6）
 　　　　　　　40A/1PIN（AWG#8）

接触抵抗

信号コンタクト 10mΩ以下

電源コンタクト 3mΩ以下

耐電圧

信号コンタクト AC1,000V、1分間

電源コンタクト AC2,000V、1分間

絶縁抵抗

DC500V、1,000MΩ以上

挿抜耐久性

500回

使用温度範囲

-55℃～+105℃

適合ケーブル

信号コンタクト　AWG#18/20（ケーブル被覆外径：Φ1.8~2.8mm）

                     　ディスクリートケーブル

電源コンタクト　AWG#6/8

＜アプリケーション＞

・工業機器市場：UPS、照明機器、農機、建機、ドローンなど

本件に関するお問い合わせはこちら

ケル株式会社について

ケル株式会社は1962年創業の産業用コネクタ専門メーカーです。

当社のコネクタは電子機器のキーパーツとして、工業機器を始め車載／画像／医療／通信機器に至るまで幅広い市場にご採用頂き、その活躍の場を広げております。

創業当初よりオリジナリティ溢れる製品開発を志向しており、高信頼、高品質を重視し、柔軟な対応力で魅力ある商品をお客様へご提供し続けています。
