表面形状測定システム調査レポート：市場規模、シェア、動向、予測2026-2032

LP Informationは、「世界表面形状測定システム市場の成長予測2026～2032」を発表しました。本レポートでは、表面形状測定システムの製品定義、技術動向、市場規模、競争環境、用途分野、地域構造および産業チェーンの変化について体系的に分析しています。本稿では、半導体製造、精密加工、光学部品、先端材料開発および品質管理分野における需要変化、技術進化、サプライチェーン機会に注目しています。

表面形状測定システムとは、材料や部品表面の微細構造、三次元形状、表面粗さ、平坦度、テクスチャーおよび幾何学的特徴を高精度に測定・解析するための精密計測装置システムを指します。通常、光干渉計測、レーザー走査、共焦点イメージング、白色光干渉、接触式プローブ測定などの技術を利用し、表面状態を三次元データとして取得します。

表面形状測定システムは、表面粗さ評価、微細構造寸法測定、欠陥検査、三次元形状再構築および表面テクスチャ解析などの機能を備えています。測定方式や用途に応じて、非接触光学式測定システム、接触式輪郭測定システム、多機能統合型測定プラットフォームなどに分類されます。白色光干渉計や光学プロファイラーは、試料を損傷せず高精度な三次元表面情報を取得できるため、半導体ウェハ、MEMS、精密部品、光学部品、電子デバイス、先端材料評価など幅広い分野で利用されています。

LP Informationの初期調査によると、世界の表面形状測定システム市場規模は2025年に約83.2億米ドルに達し、2032年には約154.05億米ドルへ拡大すると予測され、2026年から2032年までの年平均成長率（CAGR）は約9.2%になると見込まれます。

本市場規模には、半導体検査、精密製造、研究開発、材料分析および産業品質管理向けの表面形状測定装置と関連解析システムが含まれます。市場成長の主な要因は、半導体製造プロセスの高度化、微細構造デバイス需要の増加、高精度品質管理への要求向上、自動化製造システムの普及などです。

供給面では、主要メーカーがナノレベル測定技術、高速自動検査システム、AI解析ソフトウェア、製造ライン統合型計測ソリューションへの投資を強化しています。従来の研究用途中心の測定装置から、スマート製造環境に対応したインライン計測プラットフォームへと進化しています。今後の市場成長は、半導体ウェハ検査、先端パッケージング、精密光学、新エネルギー材料、医療材料分野からの需要拡大によって支えられると考えられます。

世界の表面形状測定システム市場は、高度な光学技術、精密機械設計、解析ソフトウェア能力を持つ企業を中心とした専門性の高い競争環境を形成しています。

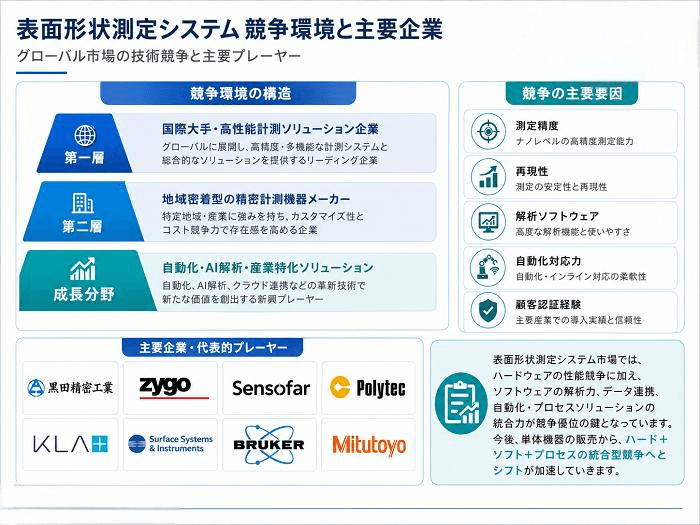

代表的な企業としては、黒田精密工業、ZYGO、Sensofar Metrology、Polytec、KLA、Surface Systems & Instruments、Bruker、Mitutoyoなどが挙げられます。最終的なリストは、完全版レポートで確認されます。第一層は、高度な計測アルゴリズム、コアとなる光学技術、そしてグローバルな販売・サービスネットワークを持つ国際的なメーカーが中心です。これらの企業は、白色光干渉法、3D光学プロファイル解析、接触プロファイル計測、自動検査システムなど、複数の技術分野を網羅し、半導体、航空宇宙、精密製造、科学研究分野において強い市場影響力を持っています。

第二層は、主に地域密着型の精密計測機器メーカーと、表面検査ソリューションに特化した企業で構成されています。これらの企業は、産業検査、自動計測、および特定の産業用途において高い競争力を有しています。

現在、高性能表面形状測定システム市場では、測定精度、再現性、解析ソフトウェア能力、自動化対応力、顧客認証経験が主要な競争要素となっています。今後の競争は単なる装置販売から、計測ハードウェア、解析ソフトウェア、製造プロセス改善を統合した総合ソリューション競争へ移行すると予想されます。

表面形状測定システムは、測定技術および用途分野という2つの主要分類軸によって整理することができます。

測定技術別では、主に光学非接触式表面形状測定システム、接触式輪郭測定システム、複合型マルチセンサー測定プラットフォームに分類されます。

光学非接触式システムには、白色光干渉計、レーザー共焦点顕微鏡、構造化光測定システムなどが含まれます。これらは高速測定、高分解能、非破壊測定という特徴を持ち、半導体ウェハ、MEMS、光学部品、先端材料の評価で広く使用されています。Polytecなどの光学プロファイラー製品では、微細構造から大型部品まで幅広い表面形状解析に対応しています。

接触式輪郭測定システムは、プローブによる表面走査によって高さ変化を取得し、高い再現性と安定性を特徴としています。精密加工部品、自動車部品、産業品質管理などで利用されています。

用途別では、半導体・電子製造、精密機械、光学部品、新エネルギー材料、医療材料、研究機関などに利用されています。特に半導体製造および先端パッケージング分野では、微細化・高密度化に伴い需要拡大が期待されています。

表面形状測定システムのグローバル生産は、主に米国、欧州、日本、中国、韓国に集中しています。

米国と欧州は、高精度測定技術において長年にわたり支配的な地位を占めており、光干渉法、精密機械構造、測定ソフトウェアアルゴリズムにおいて強力な優位性を有しています。米国企業は半導体試験や先端製造分野で顧客基盤を確立しており、欧州企業は精密工学、科学機器、産業品質管理分野で主導的な地位を維持しています。

アジアは重要なグローバル消費市場であり、中国、日本、韓国は半導体製造、電子産業、精密加工分野において機器に対する大きな需要を生み出しています。近年、中国は半導体産業チェーンの自給自足化、ハイエンド機器の国内代替、インテリジェント製造の高度化に継続的に取り組んでおり、表面形状測定システムにとって持続的な成長機会を提供しています。

北米市場は主に半導体製造、航空宇宙、ハイエンド製造、科学研究への投資によって牽引されています。欧州市場の需要は自動車製造、産業オートメーション、精密工学に集中しています。アジア市場は、電子機器製造の拡大と先端製造業への投資によって牽引されています。

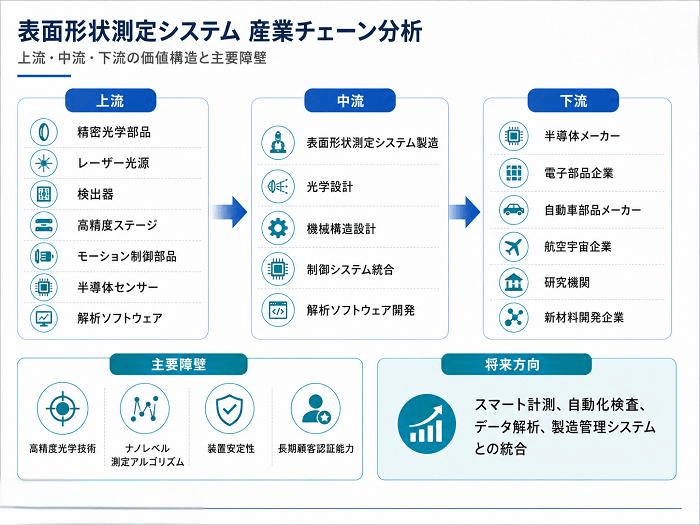

今後数年間で、東南アジア、中東、その他の新興製造地域は、産業移転と製造能力の向上により、表面形状測定システムの新たな成長地域となるでしょう。表面形状測定システム産業チェーンの上流には、精密光学部品、レーザー光源、検出器、高精度ステージ、モーション制御部品、半導体センサー、解析ソフトウェアなどのサプライヤーが含まれます。高性能光学モジュール、精密位置決め技術、データ解析アルゴリズムは、装置性能を左右する重要要素です。

中流は、表面形状測定システムメーカーによって構成され、光学設計、機械構造設計、制御システム、解析ソフトウェアを統合して製品化しています。主要な技術障壁は、高精度光学技術、ナノレベル測定アルゴリズム、装置安定性、長期顧客認証能力にあります。

下流は、半導体メーカー、電子部品企業、自動車部品メーカー、航空宇宙企業、研究機関、新材料開発企業などで構成されます。高付加価値領域は、核心測定モジュール、解析ソフトウェア、産業別カスタマイズソリューションに集中しています。
